輻射管_燃?xì)廨椛涔躝蓄熱式（HTAC）輻射管的研究現狀

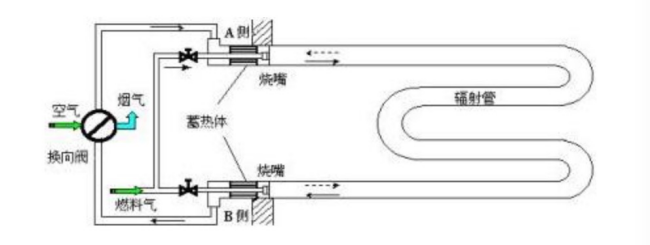

蓄熱式輻射管是采用高溫空氣燃燒技術改造傳統燃?xì)廨椛涔苋細廨椛涔艿囊环N工業加熱裝置，廣泛應用于熱處理爐。蓄熱式輻射管是采用高溫空氣燃燒技術改造傳統燃?xì)廨椛涔?/a>的新產品。燃?xì)廨椛涔?/a>管體已存在了多種形式，如直管型、套管型、U 型、W型、O 型、三叉型和 P 型。蓄熱式（HTAC）輻射管加熱裝置主要由蓄熱體、燃燒器（燒嘴）、輻射管、換向閥等組成，其點火方式主要為擴散式燃燒點火和預混式燃燒點火方式。
1、燃?xì)廨椛涔芗訜嵫b置概述
2、燃?xì)廨椛涔艿墓ぷ髟砼c結構
燃?xì)廨椛涔?/a>加熱裝置主要由管體、燒嘴和廢熱回收裝置等組成。管體是將燃料燃燒釋放的熱 能輻射給被加熱物體的關鍵部件，由于其表面與燃燒火焰及高溫?zé)煔庵苯咏佑|，工作環境惡劣，容易被局部灼燒和氧化而使材料失效；若沿管體長度方向存在較大的溫差，則會產生較大的熱應力；同時燃燒時氣流的沖擊，也會產生一定的震動。因此，管體應具有良好的耐熱性能、較高的導熱系數、強的抗高溫氧化能力、小的膨脹系數、較高的結構強度以及良好的氣密性能等。燒嘴是輻射管加熱裝置的核心，它控制著輻射管的功率、溫度分布、熱效率及使用壽命。廢熱回收裝置是提高燃?xì)廨椛涔?/a>熱效率的重要部件，早先使用的輻射管由于沒有設置煙氣余熱回收裝置，排煙損失較大，其熱效率不足百分之五十。后來人們?cè)谳椛涔芘艧煻嗽O(shè)置了廢熱回收裝置，來預熱助燃空氣，但是由于采用的是間壁式結構。余熱回收效果不很理想。
燃?xì)廨椛涔芊诸悾?/p>
輻射管發展方向：
輻射管作為一種重要的加熱裝置，會隨著加熱產品質量的要求以及節能、降耗等方面的要求而不斷地進行改進和優化。目前其發展的重 點由以下 3 個方面：
① 改 善輻射管的材質：輻射管壁面溫度比爐內被處理工件的溫度通常要高50～100℃，它們都是在相當高的溫度下使用的，當爐膛溫度比較高時，耐熱鑄鋼已不能滿足工藝的要求，需要選用其它材質來制造輻射管。目前國外通過改進輻射管材質以增加使用壽命和提高總體性能，已研究開發了品質更高的輻射管，包括滲鋁低碳無縫鋼、陶瓷管（SiC）、Si-SiC 復合材料等新型輻射管。
② 優化輻射管內空燃?xì)獾幕旌希狠椛涔茉谑褂眠^程中重要的一個技術指標是輻射管表面溫度沿長度方向的均勻性，為滿足這個要求，輻射管內燃料氣體與空氣混合強度要適當。若混合強度太大，則混合時間太短，火焰短，輻射管表面溫度的分布就會不均勻；若混合強度低，則混合時間長，火焰過長，結果煙氣出口處燃料未燃盡。目前國外較先進的輻射管如 TPHY、TYD 型輻射管都采用交叉流輻射管燃燒方式，即將空氣分成多股細流垂直與燃燒混合物相交。
③ 提高輻射管熱效率：輻射管內燃燒產生的熱煙氣如果不對其帶走的物理熱進行回收的話，將很大地影響輻射管的熱效率。目前，進一步的煙氣余熱回收方式有在煙道內安裝總換熱器，利用煙氣預熱帶鋼，利用煙氣預熱爐內氣體間接預熱帶鋼，預熱低發熱值燃料，使用余熱鍋爐，使用蓄熱式燒嘴等。
蓄熱式（HTAC）輻射管的研究現狀：
關于蓄熱式輻射管的應用研究國外進行的較早，尤其是日本，在蓄熱式輻射管的研究中取得了一系列重要的成果：日本工業爐協會于 1998 年組織研究開發的 HRS-RT（High Cycle Regenerative Combustion System Radiant Tube）型高速 循環蓄熱式輻射管燃燒系統，已在 NKK 公司福山制鐵所厚板廠加熱爐上應用，并取得了較好的節能效果。2000 年 5 月又在福山制鐵所南部冷軋帶鋼廠第 3 號連續退火生產線上應用，也取得了較好的節能效果。福山制鐵所第 3 號連續退火生產線是由直焰型加熱爐(DFF 爐)和輻射管型加熱爐(RT 爐)相組合的加熱方式，在1120K 下進行退火。此次采用 HRS-RT 共有 88 組 176 個燃燒器，設置 RT 爐的前端加熱帶。采用的蓄熱式輻射管燃燒器的構造是由 2 個蓄熱體 A、B 通過輻射管連接成組使用，如果從 B 燃燒器進行燃燒燃料，在 A 燃燒器內蓄熱體蓄熱，30s 轉換方向。蓄熱體是由陶瓷蜂窩型制成的具有高回收效率的蓄熱體燃燒器。福山第 3號連續退火爐生產線采用蓄熱式輻射管燃燒器以來，取得較好效果。以前加熱爐(RT)預熱空氣溫度 600K 為及限，而新開發蓄熱式輻射管燃燒器(HRS－RT)預熱空氣溫度可以接近爐溫水平，溫度高達 1100K。實現節能約百分之三十。其次，NOx濃度比改造前減少百分之十。
HRS-RT 型輻射管除具有一般蓄熱式燃燒系統的基本特征，如：高頻換向，采用高 效蓄熱體回收煙氣余熱等，還具有以下兩個特點[4] ：
① 采用二段燃燒的方法，空氣噴嘴在輻射管內偏心配置，并進行高速噴出，在高溫預熱條件下，依然能夠抑 制NOx的生成；
② 采用蜂窩狀結構的蓄熱裝置替代了球狀蓄熱體裝置，其容積減少了百分之八十，而重量減少了 百分之九十。HRS-RT 型輻射管雖然能較好地發揮高溫空氣燃燒的特性，同時由于其采取空氣噴嘴偏心設置從而能夠抑 制 NOx的生成。但就其整體的性能而言，筆者認為一些地方仍舊值得探討：得知 HRS-RT 型輻射管的主空氣噴口較小，其空氣流速相對較高，在 100m/s 左右，由于其主空氣噴口偏心設置，所以燃燒初始階段將燃料點燃就變得困難起來，必 須借助輔助空氣來點燃主燃料，增加了輻射管結構的復雜性以及工作時的危險性；同時，空氣入口偏心設置后，助燃空氣在入口形成一股高速附壁式噴射流，減少了入口段與燃料反應的空氣量，這樣可能引起入口段輻射管表面溫度偏低。
國外對蓄熱式輻射管內污染物的生成也做了相應的研究：TOSHIAKIHASEGAWA 和 MASASHI KATSUKI 等人通過實驗考察了空氣混合對 NOx生成量的影響。其所得出的結論是高風溫必然造成高 NOx，當高溫空氣與已燃燒氣體混合后的燃料射流混合，并反應時，才能實現低 NOx燃燒。正是混合過程的不同造成了 NOx的不同，并認為低 NOx技術需要優化爐子總體設計。
國內在蓄熱式（HTAC）輻射管開發方面的研究工作起步較晚，開發力度不大，與國外先進水平相比，尚有較大的差距。北京神霧熱 能技術有限公司設計、開發的 XRFSGⅡ-Y8 型 U 型（W 型）燃?xì)廨椛涔?/a>應用在廣恒鋼鐵公司連續熱鍍鋅生產線還原退火爐，是國內第 一座應用蓄熱式輻射管燒嘴的熱處理爐。該生產線于 2003 年底投產，鍍鋅板產品硬度、延伸率和表面光潔度良好。隨產品規格和運行速度的變化，爐溫調節操作方便，響應速度快;各加熱區爐溫控制精度在士 1℃范圍內，相應的板溫控制精度在士 5℃范圍內。生產線投產至今，燃燒系統工作安 全可靠，故障率低，日常維護工作量小。其輻射管主要技術指標為：
① 加熱溫度：800℃～1150℃；
② 輻射管燃燒器調節比：1 ∶1 0；
③ 輻射管工作段表面溫差≤25℃；
④ 空氣平均預熱溫度≥800℃；
⑥ 輻射管換向時間：60S
